Ficha del proyecto
Tipología: público, urbano
Ubicación: Elche, Alicante.
Año: 2009
Superficie: 5500m2
Número: 063
Tamaño: XL
Presupuesto: 8.145.150€
Equipo: javier yañez (arq) | jose manuel lopez ujaque (arq col) | fernando such (visualizacion) | Vicente Iborra (arq) | ivan capdevila (arq)
B 612
Cuando yo tenía seis años vi en un libro sobre la selva virgen que se titulaba Historias vividas, una magnífica lámina. Representaba una serpiente boa que se tragaba a una fiera.
En el libro se afirmaba: “La serpiente boa se traga su presa entera, sin masticarla. Luego ya no puede moverse y duerme durante los seis meses que dura su digestión”.
Reflexioné mucho en ese momento sobre las aventuras de la jungla y, a mi vez, logré trazar con un lápiz de colores mi primer dibujo.
Enseñé mi obra de arte a las personas mayores y les pregunté si mi dibujo les daba miedo.
—¿Por qué habría de asustar un sombrero? —me respondieron.
Mi dibujo no representaba un sombrero. Representaba una serpiente boa que digiere un elefante. Dibujé entonces el interior de la serpiente boa a fin de que las personas mayores pudieran comprender. Siempre estas personas tienen necesidad de explicaciones.
Las personas mayores me aconsejaron abandonar el dibujo de serpientes boas, ya fueran abiertas o cerradas, y poner más interés en la geografía, la historia, el cálculo y la gramática. De esta manera, a la edad de seis años abandoné una magnífica carrera de pintor. Había quedado desilusionado por el fracaso de mis dibujos número 1 y número 2. Las personas mayores nunca pueden comprender algo por sí solas y es muy aburrido para los niños tener que darles una y otra vez explicaciones.

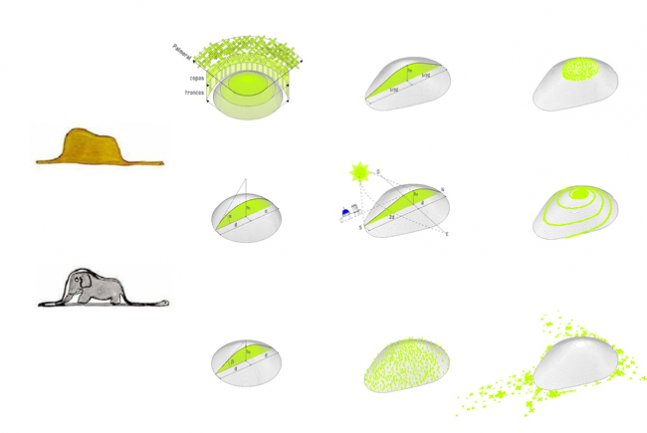

Entendemos el concurso del Mirador del Palmeral de Elche como la maravillosa oportunidad de reconocer lo mismo que Saint-Exupéry en su famoso dibujo en el preludio de El principito. Donde todos veían un sombrero alado, había realmente una fascinante “boa constrictor inmóvil digiriendo a un elefante”. De esta manera, y ante la pregunta de cómo es un mirador del palmeral en Elche, nuestra respuesta no es “sombrero”… es “serpiente y elefante”.

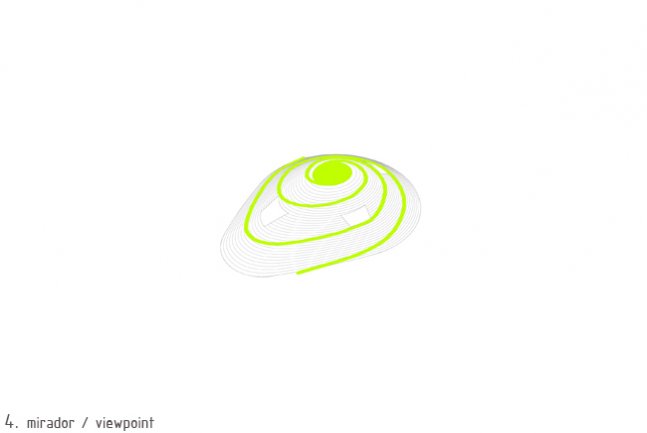

UN MIRADOR PARA LA CIUDADANÍA
En el contexto de una sociedad avanzada, resulta de extrema importancia, y cada vez más, que cualquier inversión pública tenga una rentabilidad más allá de la puramente económica, incorporando una rentabilidad medioambiental, social y cultural.
En nuestro caso, queremos aportar un valor añadido, permitiendo un espacio mirador que, si bien mantiene su función turística, permite también a la ciudadanía su uso y disfrute de manera activa.
Este debe ser entendido, así pues, como una prolongación de la calle, abierto 24 horas al día, 365 días al año; un resalto para poder mirar por encima; una perturbación de la planicie ilicitana; una topografía; una colina.
Entendemos que uno de los principales valores del espacio público contemporáneo es la libertad otorgada al usuario para inventar su manera de apropiárselo.
Frente a la construcción de un símbolo histórico de poder y privilegio, la torre mirador, el proyecto apuesta por el espacio democrático de la colina: un nuevo espacio público en altura para todos los ciudadanos, donde quedar o encontrarse por casualidad, donde dar rienda suelta a la imaginación y donde el Palmeral es el protagonista.

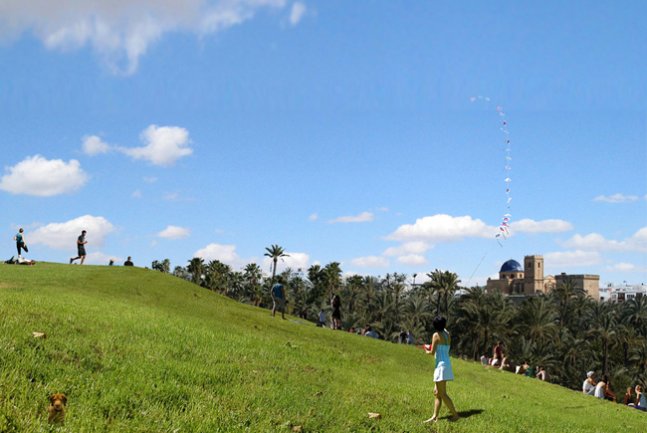

Construimos una superficie blanda, amplia y con distintas pendientes: un espacio público lo suficientemente adaptable para que cometas y picnics coincidan con deportistas, niños, turistas y familias.
LA PUERTA DE ELCHE
Se dan dos hechos que sitúan la intervención en el centro estratégico de la ciudad de Elche y su Palmeral.
El primero es la condición histórica de esta localización como rótula de los distintos trazados de los huertos de palmeras, desdibujados por las sucesivas intervenciones, desde los equipamientos en el Parque Municipal hasta la construcción de la Avenida de la Libertad.

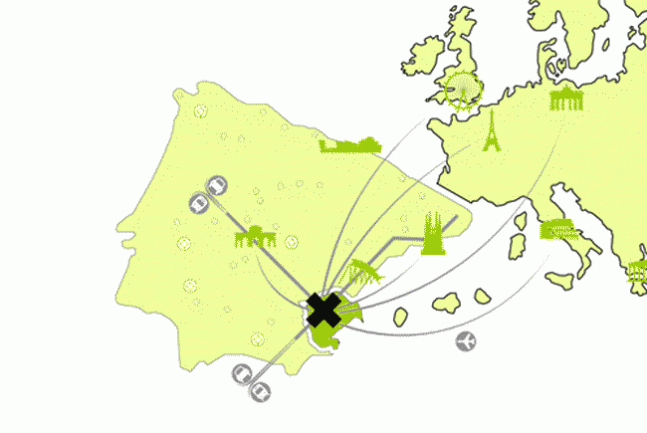

El segundo hecho es la condición futura de esta localización, por su proximidad a la estación de ferrocarril, como punto de llegada a Elche. Las futuras conexiones de esta con la estación del AVE, el aeropuerto del Altet, etc., refuerzan esta lectura. Elche quedará definitivamente “megaconectada” con España, Europa… el mundo.
Ambos aspectos ofrecen la oportunidad de dotar a la intervención de un valor estratégico añadido.
La estación actual de ferrocarril no parece ofrecer las garantías de representación necesarias para este futuro punto neurálgico. La primera decisión pasa, pues, por vaciar la montaña y construir un nuevo vestíbulo bajo rasante conectado al andén, que queda a escasos metros.
La segunda decisión es conectar esta nueva Puerta de Elche no solo a las infraestructuras, sino también a los huertos de palmeras, recuperando así su condición histórica de rótula.

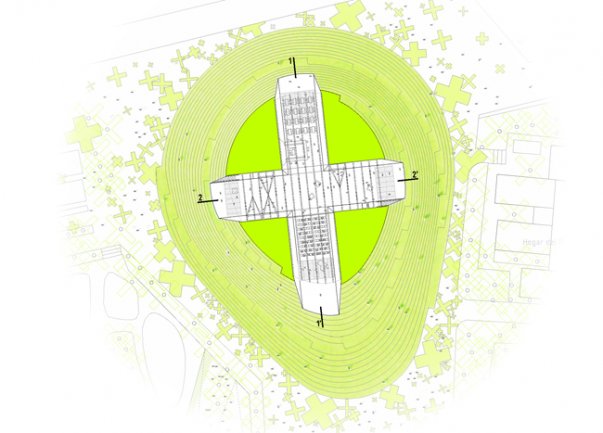

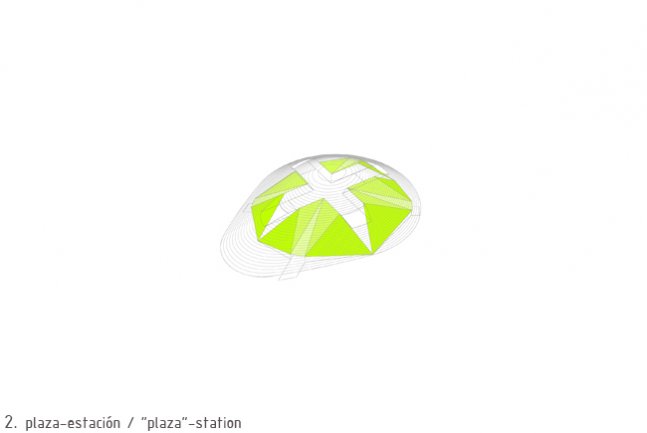

Dibujamos una primera X que conecta los distintos huertos de palmeras entre sí y con las infraestructuras; una X que se desdibuja y se convierte en un espacio diáfano de paso que llamamos ahora vestíbulo, pero que acabará transformándose en un nuevo equipamiento público: una plaza cubierta, una roca hueca, un diamante.
El hecho de construir este vestíbulo bajo rasante permite conectar los huertos de palmeras norte y sur bajo la Av. de la Libertad, culminando la intención de crear un “entorno seguro” alrededor de ellos.
El futuro carril bici proyectado sobre los huertos de palmeras podría tener aquí su punto de salida y llegada.
Aprovechamos así un solo presupuesto para ofrecer múltiples usos y valores a la ciudad: mirador + montaña + estación + cruce palmeral + equipamiento público.
LA IMAGEN DE ELCHE EN EL MUNDO
Palmeral de Elche, Patrimonio de la Humanidad
Si hay algo que caracteriza la imagen de Elche es precisamente su Palmeral. La intención de reforzar esta ciudad como destino turístico nacional e internacional puede cometer el error, al imitar otras ciudades “destino turístico”, de importar iconos artificiales ajenos a su patrimonio natural.
Edificios “estrella”, torres mirador esbeltas o atracciones lúdicas tipo noria corren el riesgo de asumir el protagonismo urbano, relegando el palmeral a un segundo plano.
Incluso si nos comparamos con otras ciudades Patrimonio Cultural de la Humanidad, observaremos que el objeto patrimonial es siempre contemplado desde el propio espacio público, que se convierte en mirador.

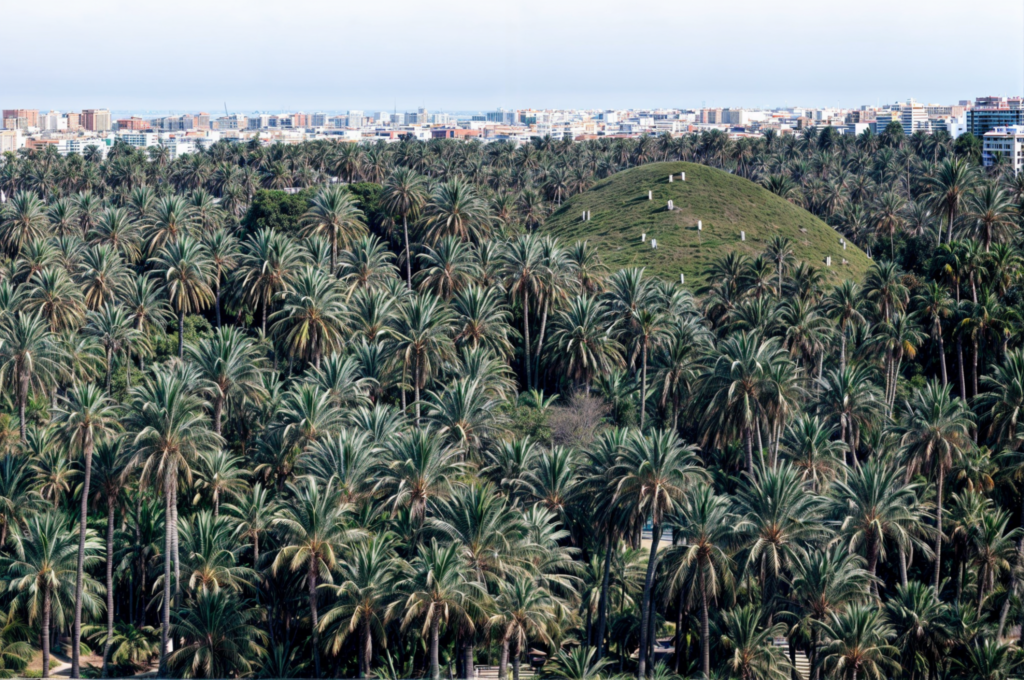

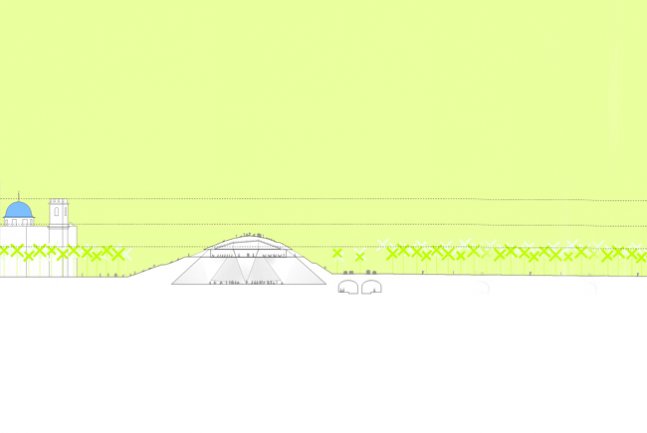

Con esta doble lectura, la propuesta asume el Palmeral como icono propio de Elche, en este caso natural, por lo que, en vez de alejarse de esta imagen buscando la verticalidad, la potencia marcando su condición horizontal. La colina alcanzará escasamente los 19 m en su cima, unos 6 m de media por encima de las palmeras y muy por debajo de su gran hito arquitectónico: la cercana Basílica de Santa María.
Así pues, entendemos que Elche no puede conseguir la exclusividad iconográfica compitiendo verticalmente con otros hitos mundiales. Lo hará misteriosamente, desapareciendo en alzado, pero marcando una cruz de luz en la planta de la ciudad, señalando un lugar y simbolizando un valor natural.
Frente a lo estático y la pesadez de otros iconos arquitectónicos, entendemos el monumento contemporáneo desde lo dinámico y lo ligero. Un haz de luz que aparece al caer la tarde y va modificando su color a medida que anochece.

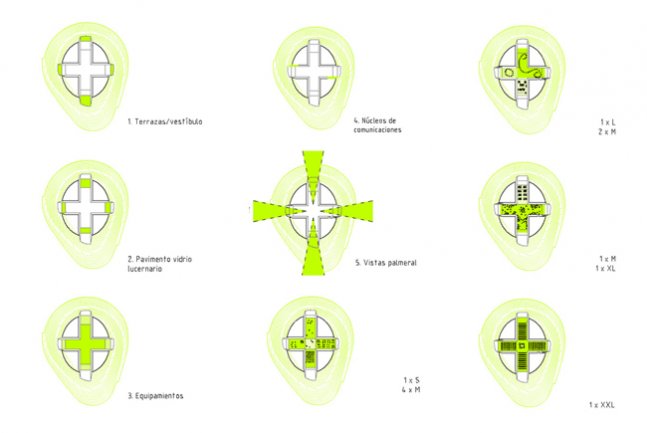

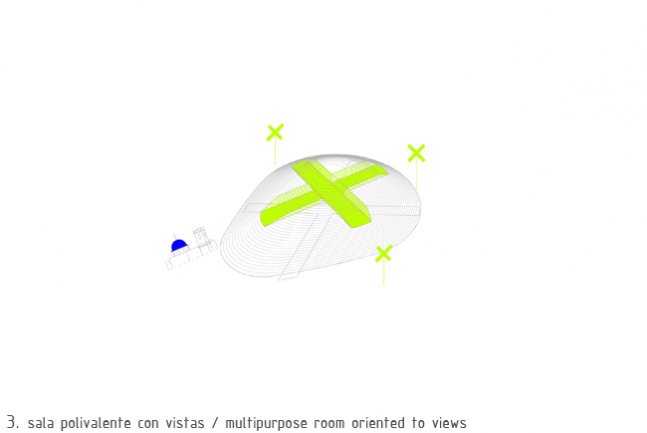

La forma se genera a partir de la cruz interior que horada la montaña a la altura de la copa de las palmeras, convirtiéndolas en su fachada exterior. Este es un espacio equipado y polivalente que permite la simultaneidad e independencia de usos: desde explicar el palmeral o realizar conciertos, hasta ensayar música, ver cine, teatro o tomar una copa.
LA ROCA DENTRO DE LA COLINA

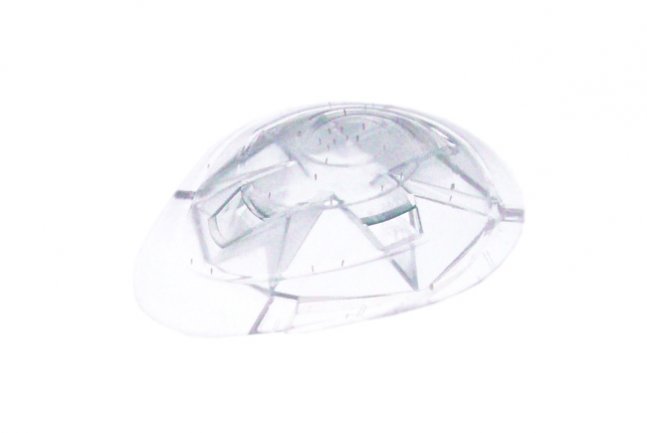

El interior de la colina se entiende como una roca hueca de hormigón armado que define la transición entre dos cruces: la que se orienta a las mejores vistas sobre rasante y la que conecta los huertos de palmeras con el andén del ferrocarril.
Esta envolvente define el gran espacio interior y permite reducir el volumen de tierras necesarias, disminuyendo así el impacto económico y medioambiental.
Estructura
Se plantea como una estructura de planos de 80 cm de canto medio, de HA-35 y acero B-500, a modo de forjados bidireccionales aligerados con bloques de porexpán de 125 × 125 × 80 cm, nervios de 25 cm e intereje de 150 cm, y una capa de compresión de 20 cm armada con doble malla.
Cimentación
Losa de canto máximo 80 cm y mínimo 30 cm.
Ejecución
Se propone una cimbra completa y encofrado por faldones hasta la cota del forjado de la cruz; posteriormente, ejecución del mismo y cierre superior.
Movimiento de tierras
El volumen necesario se obtiene de las tierras excavadas.
Análisis estructural
Realizado con software TRICALC, considerando un espesor medio de relleno de 2 m.
UNA COLINA ECOLÓGICA
Ventajas medioambientales
• Retención de agua y drenaje controlado
• Mejora del clima urbano
• Reducción de ruido (hasta 3 dB)
• Disminución de contaminación
• Absorción de CO₂ (≈ 50 kg/año)
• Producción de O₂ (≈ 35 kg/año)
Ventajas económicas
• Estabilidad térmica anual
• Ahorro energético en climatización
• Reaprovechamiento de aguas pluviales
CLIMATIZACIÓN
• 470 kW de carga térmica
• Sistema de geotermia (70 pozos)
• Bomba de calor agua-agua
• Suelo radiante + aire de apoyo + ACS
Ventajas
• Energía renovable
• Ahorro del 50 %
• Bajo impacto acústico
Inconveniente
• Alta inversión inicial
ILUMINACIÓN
• Tecnología LED
• Ahorro energético (40–80 %)
• Vida útil: 70.000 h
• Sin emisión térmica

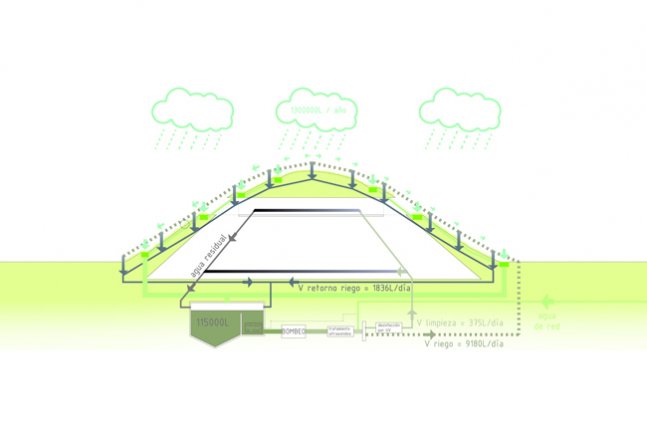

AGUA
Riego
• Aprovechamiento de aguas pluviales
• Sistema de goteo enterrado
• Césped Zoysia japonica
• Bajo consumo hídrico
Limpieza
• Consumo: 375 L/día
Depósito
• Volumen total: 115 m³
